Cấu tạo và nguyên lý hoạt động của cầu nâng 1 trụ

Cầu nâng 1 trụ là thiết bị không thể thiếu trong mỗi cửa hàng rửa xe ô tô, chăm sóc xe hơi chuyên nghiệp. Chức năng của nó nhằm nâng – hạ ô tô để thuận lợi cho việc rửa xe. Mời bạn cùng TAHICO tìm hiểu cấu tạo và nguyên lý hoạt động của cầu nâng 1 trụ.

Cấu tạo cầu nâng 1 trụ

Cầu nâng rửa xe ô tô 1 trụ có cậu tạo khá đơn giản với 3 thành phần chính như sau:

cau-tao-nguyen-ly-hoat-dong-cau-nang-1-tru-1
Hình cầu nâng 1 trụ rửa xe Shark

 Bàn nâng

cau-tao-nguyen-ly-hoat-dong-cau-nang-1-tru

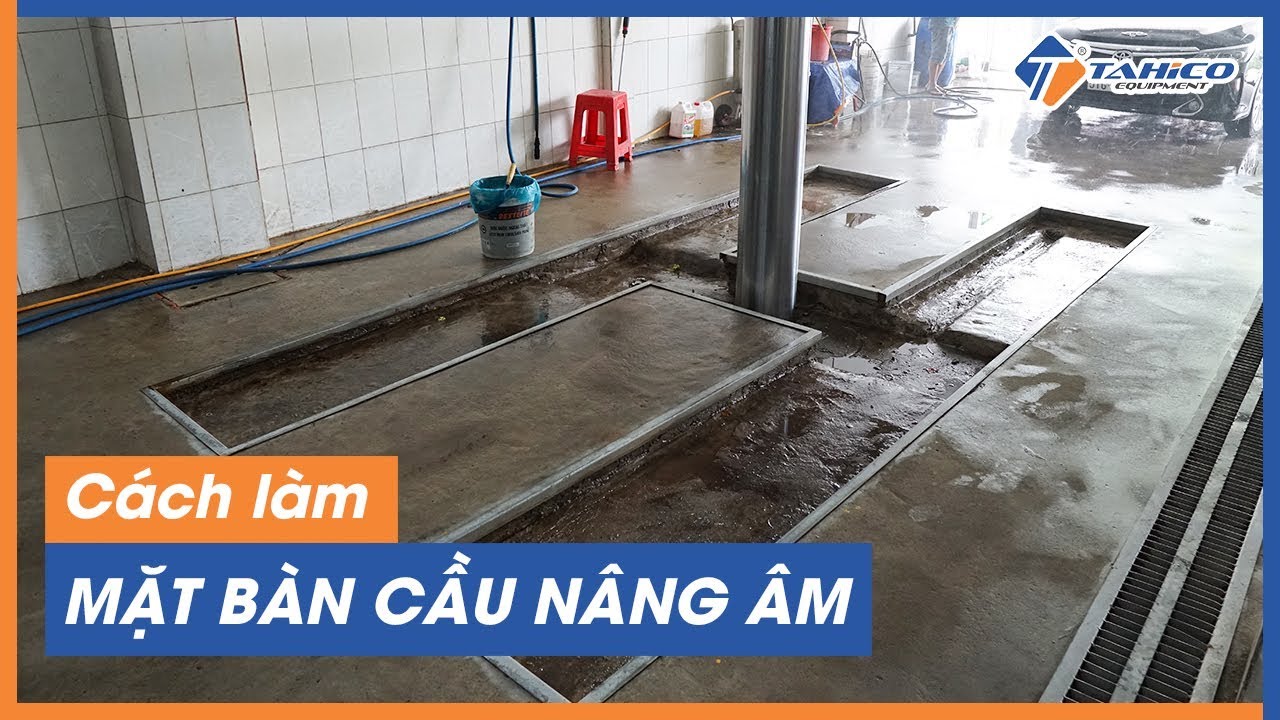

Bàn nâng âm nền

Đây là bộ phận xe được tiếp xúc, khi rửa xe, thì cần chạy xe vào bàn nâng. Bàn nâng của cầu 1 trụ thường có 2 tấm, độ dài ngắn khác nhau tùy vào bàn nâng gầm hay nâng toàn xe, bàn lắp âm nền hay lắp nổi so với mặt đất.

Hiện nay có bàn nâng hình chữ H, và chữ I. Giữa đó là một thanh ngang được bắt bulong vào với ty nâng, nó có tác dụng như 1 chiếc đòn gánh với tải trọng ở hai bên là những chiếc bàn nâng mà phía trên nó là 4 bánh của xe ô tô.

ban nang rua xe lap noi
Bàn nâng lắp nổi

Ty nâng của cầu nâng

Thành phần này vô cùng quan trọng đối với một chiếc cầu nâng nói chung. Bộ phận này còn được gọi là xy lanh nâng, nó bao gồm: piston, xy lanh, vòng đệm, gioăng làm kín.

Chức năng của ty nâng là đẩy bàn nâng có trọng lượng của ô tô, nó được hỗ trợ bởi lực đẩy từ máy nén khí. Áp suất khí nén trong xy lanh sẽ đẩy nhớt và ty cầu lên dần dần.

Đây cũng là bộ phận hoạt động vất vả nhất trong tổng thể máy cầu nâng do cọ sát liên tục vào thành xy lanh và nhớt.

Do đó, nếu không bảo quản đúng cách thì sẽ rất dễ dẫn đến nhớt bị rò rỉ ra bên ngoài, áp lực trong xy lanh giảm, không khí bên trong xy lanh không đủ để nâng cầu lên.

cau-tao-nguyen-ly-hoat-dong-cau-nang-1-tru
Ty nâng Ấn Độ

Bình nhớt

Đây là một thành phần cũng rất quan trọng giúp cho cầu nâng có thể vận hành được. Nhớt trong bình chứa sẽ được đưa vào ty nâng qua hệ thống van khóa và đường dẫn nhớt khi áp lực khí nén được đưa vào hay xả ra.

Nhớt trong bình sẽ hỗ trợ cho việc ty nâng được đẩy lên, góp phần cho quá trình nâng lên hạ xuống dễ dàng.

cau-tao-nguyen-ly-hoat-dong-cau-nang-1-tru
Bình nhớt Shark

Có thể bạn quan tâm đến kích thước chuẩn của giàn nâng rửa xe ô tô

Nguyên lý hoạt động cầu nâng rửa xe

Cầu nâng một trụ hoạt động theo nguyên lý khí nén – thủy lực.

cau-tao-nguyen-ly-hoat-dong-cau-nang-1-tru
Nguyên lý hoạt động
  1. Máy nén khí cung cấp khí nén cho bình nhớt.
  2. Khí nén tiếp tục tạo ra áp suất trong bình nhớt và tác động lên nhớt truyền lực.
  3. Nhớt đi vào xy lanh qua hệ thống van khoá, tạo áp suất đẩy piston lên.
  4. Gioăng phớt đảm nhận nhiệm vụ giữ áp suất nhớt giúp cho piston không bị hạ xuống.
  5. Khi muốn hạ cầu nâng, van khí đóng lại và tải trọng xe đẩy nhớt về bình chứa nhớt, piston sẽ bị ép xuống.

Mọi chi tiết thắc mắc liên quan đến cấu tạo và nguyên lý hoạt động của cầu nâng 1 trụ rửa xe ô tô gọi ngay cho công ty TAHICO để được giải đáp nhé!
